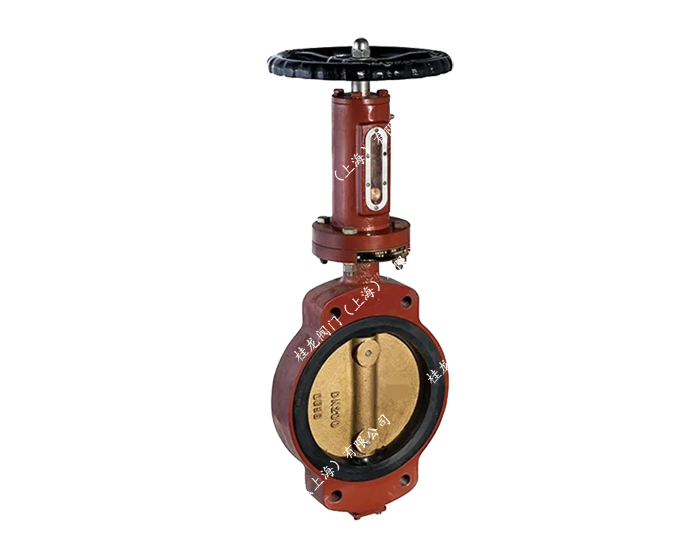

船用螺旋对夹式蝶阀GB/T3036-1994
用途及特点
桂龙船用螺旋对夹式蝶阀GB/T3036-94适用于船舶、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。
其主要特点为:
设计新颖,合理,结构独特,重量轻,操作方便,启闭迅速;
船用螺旋对夹式蝶阀除了能作调节和截流作用,补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修提供方便;
密封部位可调节更换,密封性能可靠等特点。
采用标准
设计标准:GB/T3036-1994
法兰连接尺寸:GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
压力试验:GB/T 13927-1992; JB/T 9092-1999
船用螺旋对夹式蝶阀GB/T3036-1994,生产标准:国标GB/CB、日标JIS、美标ANSI、德标DIN、公称压力:5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB,公称通径DN50-DN1200,阀体材质:球墨铸铁QT450、铸钢ZG230-450、不锈钢SUS、青铜BZ,阀板:不锈钢SUS、青铜BZ,阀座:丁晴橡胶NBR,聚四氟乙烯:PTFE、三元乙丙橡胶EPDM、氟橡胶FKM。
主要技术参数
公称通径
|
DN
|
50~2000
|
公称压力
|
PN
|
0.6
|
1.0
|
1.6
|
试验压力
|
强度实验
|
0.9
|
1.5
|
2.4
|
密封实验
|
0.66
|
1.1
|
1.76
|
气密封实验
|
0.6
|
0.6
|
0.6
|
使用温度
|
≤80℃
|
适应介质
|
空气、海水、蒸汽、煤气、油品等
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动
|
主要零件的材质
零件名称
|
材料
|
阀体
|
铸铁、铸钢、不锈钢铬、钼钢、合金钢
|
蝶板
|
铸钢、合金钢、不锈钢、铬钼钢、青铜
|
密封圈
|
橡胶、聚四氟、聚内脂、不锈钢
|
阀杆
|
2Cr13、不锈钢、铬钼钢
|
伸缩管
|
铸铁、铸钢、不锈钢、铬钼钢
|
填料
|
柔性石墨
|
|
