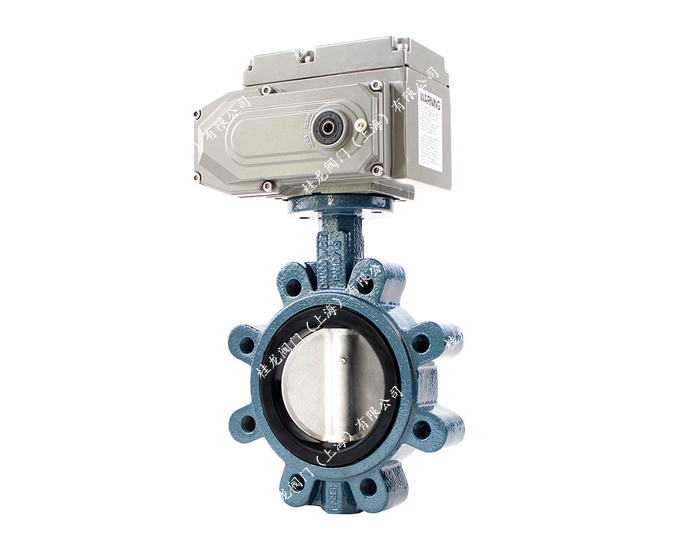

LTD971X凸耳式电动蝶阀产品概述
凸耳式电动蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则呈全开状态。是用双头螺栓将阀门连接在两管道法兰之间，其结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时电动凸耳蝶阀具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时*的阻力，因此通过该凸耳式电动蝶阀所产生的压力降很小，故具有较好的流量控制特性。
二、LTD971X凸耳式电动蝶阀执行标准
1、结构长度执行：GB/T12221-1989.DIN3202-1999.标准。
2、连接法兰符合：GB、DIN、ANSI、JIS、BS标准。
3、试验与检验按GB/T13927-92《通用阀门压力试验》及API598标准的规定。
三、LTD971X凸耳式电动蝶阀技术参数
|
公称通径DN(mm)
|
2"～36"
|
|
公称压力
|
ANSI 150LB、300LB
|
|
法兰标准
|
ANSI B16.5
|
|
连接形式
|
对夹式
|
|
阀板形式
|
三偏心密封、中线密封
|
|
流量特性
|
近似快开型
|
|
动作范围
|
0～90°
|
|
泄露量
|
按GB/T4213-92，为Kv值的10-4
|
|
配置执行机构
|
可配PSQ、HQ、UNIC、361RS等系列角行程电动执行机构
|
|
控制方式
|
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
|
四、LTD971X凸耳式电动蝶阀零件材质
|
阀体
|
碳钢、不锈钢、铬钼钢
|
|
蝶板
|
碳钢、不锈钢、铬钼钢
|
|
密封圈
|
硅橡胶、氟橡胶、不锈钢
|
|
阀杆
|
2Cr13、304
|
|
密封填料
|
聚四氟乙烯、柔性石墨
|
|
