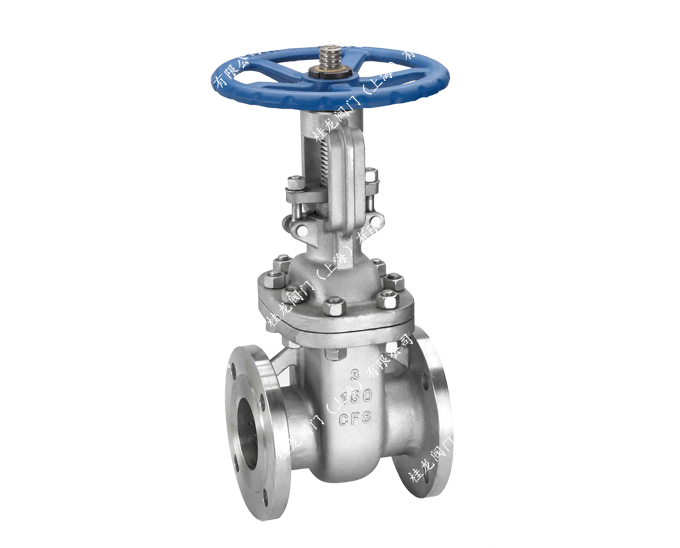

不锈钢美标闸阀特点:
1、产品的设计制造符合标准ANSI B16.34，标准API6D和API600要求。
2、结构紧凑、体积小、刚性好、密封可靠。
3、关闭件(闸板)采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。
4、通径大于等于NPS10"，压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门，其操作装置中配有滚动轴承，
启闭轻松。
5、主体材料，内件材料，填料，垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
6、NPS≤10"的闸阀，其阀座可为更换式内螺纹连接的阀座，可任意组合与关闭件密封面材质配对，以满足工况要求，延长使用寿命。
标准
|
设计与制造
|
结构长度
|
法兰尺寸
|
对焊连接尺寸
|
压力 -温度
|
试验 -检验
|
|
APl 600
|
ASME B16.10
|
ASME B16.5
|
ASTM B16.25
|
ASME B16.34
|
APl 598
|
压力试验
|
公称压力 PN(Lb)
|
强度试验
|
水密封试验
|
气密封试验
|
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MDa
|
Lbf/in2
|
|
150
|
3.1
|
450
|
2.2
|
315
|
0.5～0.7
|
60～100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
|
600
|
15.3
|
2225
|
11.2
|
1630
|
|
900
|
23.1
|
3350
|
16.8
|
2440
|
|
1500
|
38.4
|
5575
|
28.1
|
4080
|
|
2500
|
64.6
|
9367
|
47.4
|
6873
|
主要零件材料
|
壳体
|
ASTM A216 WCB
|
ASTM A351 CF8
|
|
闸板
|
WCB
|
CF8
|
CF8M
|
Monel
|
|
阀杆
|
F6a
|
F304
|
F316
|
Monel
|
F304
|
|
闸板密封面
|
13Cr 13Cr STL
|
304 STL
|
316 STL
|
Monel
|
304 304 STL
|
|
阀座密封面
|
13Cr STL STL
|
304 STL
|
316 STL
|
Morel
|
304 STL STL
|
|
