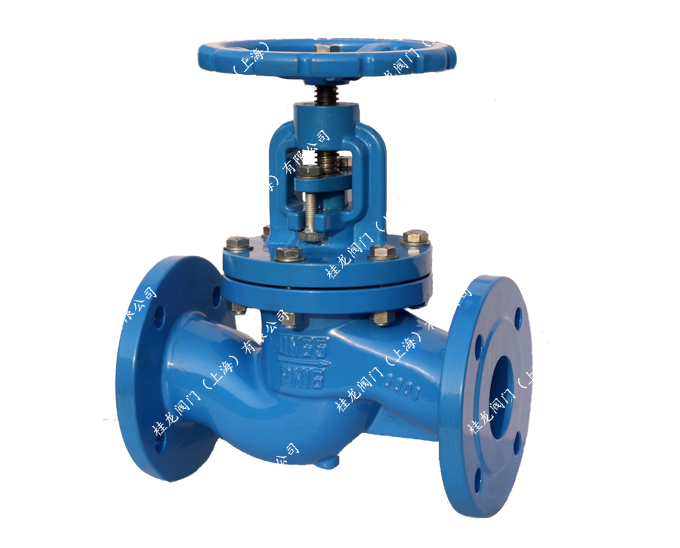

| 产品展示 船用截止阀 >> DIN船用德标截止阀DIN3202-F1F4-1
|
德标截止阀结构合理、密封可靠，德标截止阀驱动方式有手动、齿轮传动、电动、气动等。
德法兰截止阀适用于公称压力PN16～PN160，此广泛应用于石油化工、船舶、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统，性能安全可靠。
技术规范
|
结构形式
|
BB-BG-OS＆Y
|
|
驱动方式
|
手动
|
|
电动
|
|
设计标准
|
DIN3356
|
|
结构长度
|
DIN3202
|
|
连接法兰
|
DIN2543-2545
|
|
试验和检验
|
DIN3230
|
注：系列阀门连接法兰克根据用户要求设计制造。
产品性能规范
|
公称压力（MPa）
|
壳体实验压力（MPa）
|
密封试验压力（MPa）
|
适用温度(℃)
|
适用介质
|
|
1.6
|
2.4
|
1.76
|
-110～600℃
|
水、蒸汽、油品等
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
主要零件材料及性能
|
壳体
|
GS-C25
|
1.4308
|
|
阀瓣
|
GS-C25
|
1.4308
|
1.4408
|
Monel
|
|
阀杆
|
13Cr
|
1.4308
|
1.4408
|
Monel
|
F304
|
|
阀瓣密封面
|
13Cr
|
13Cr
|
STL
|
1.4308
|
STL
|
1.4408
|
STL
|
Monel
|
1.4308
|
1.4308
|
STL
|
|
阀座密封面
|
13Cr
|
STL
|
STL
|
1.4308
|
STL
|
1.4408
|
STL
|
Monel
|
1.4308
|
STL
|
STL
|
|
壳体
|
1.4408
|
1.4306
|
1.4301
|
|
阀瓣
|
|
阀杆
|
1.4408
|
1.4306
|
1.4301
|
|
阀瓣密封面
|
1.4408
|
1.4408
|
STL
|
1.4306
|
1.4306
|
STL
|
1.4301
|
1.4301
|
STL
|
|
阀座密封面
|
1.4408
|
STL
|
STL
|
1.4306
|
STL
|
STL
|
1.4301
|
STL
|
STL
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
德标截止阀
主要外形和连接尺寸
|
压力等级 (MPa)
|
PN1.6MPa
|
|
口径
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
450
|
600
|
730
|
850
|
980
|
1100
|
|
H
|
240
|
260
|
276
|
285
|
300
|
305
|
354
|
402
|
437
|
496
|
541
|
699
|
815
|
914
|
1189
|
1350
|
|
W
|
120
|
140
|
160
|
160
|
180
|
200
|
200
|
750
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
|
重量（Kg）
|
8
|
10
|
12
|
16
|
17
|
20
|
30
|
38
|
56
|
75
|
100
|
182
|
278
|
398
|
500
|
618
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要外形和连接尺寸
|
压力等级(MPa)
|
PN2.5MPa
|
|
口径
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
450
|
600
|
730
|
850
|
980
|
1100
|
|
H
|
240
|
260
|
276
|
285
|
300
|
325
|
363
|
415
|
453
|
505
|
556
|
744
|
864
|
948
|
1269
|
1450
|
|
W
|
120
|
140
|
160
|
160
|
180
|
200
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
600
|
|
重量（Kg）
|
8
|
10
|
12
|
16
|
17
|
20
|
30
|
39
|
58
|
80
|
101
|
190
|
290
|
405
|
510
|
650
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要外形和连接尺寸
|
压力等级 (MPa)
|
PN4.0MPa
|
|
口径
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
450
|
600
|
730
|
850
|
980
|
1100
|
|
H
|
240
|
260
|
276
|
285
|
300
|
325
|
370
|
430
|
480
|
532
|
589
|
783
|
888
|
965
|
1285
|
1512
|
|
W
|
120
|
140
|
160
|
160
|
180
|
200
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
600
|
|
重量（Kg）
|
8
|
10
|
12
|
16
|
17
|
22
|
31
|
41.5
|
61
|
83
|
110
|
210
|
318.5
|
430
|
520
|
680
|
|
|
 |
|
