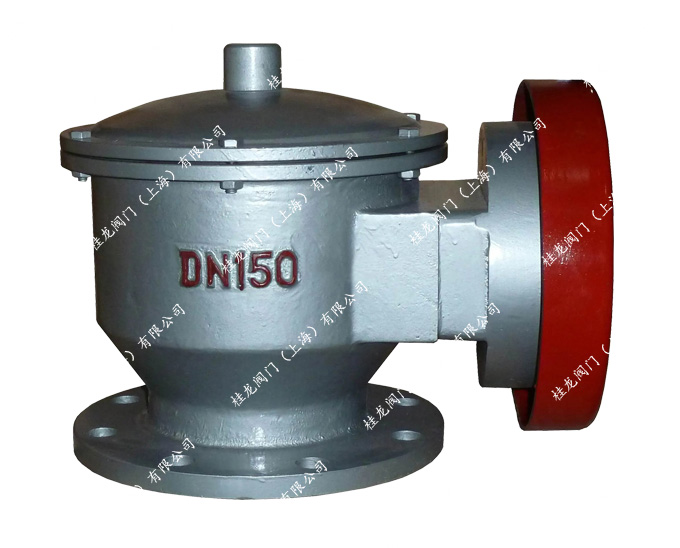

HXF-IZ（ZFQ）阻火呼吸阀产品概述：
阻火呼吸阀又名HXF-IZ阻爆阻火呼吸阀，是根据GFQ-2阻火呼吸阀进行改进的新型呼吸阀，阻火与呼吸连成一体，有利于安装；同时降低成本，其原理与QZF-89阻火呼吸阀基本相同，但呼气及吸气比QZF-89呼吸阀有一定差距。
HXF-IZ（ZFQ）阻火呼吸阀工作原理：
采用重量或弹簧限位阀板,由正负压力决定或呼或吸.呼吸阀应该具有泄放正压和负压两方面功能，具体则是：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，阻火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，保证容器通气平衡。
HXF-IZ（ZFQ）阻火呼吸阀特点及性能：
1、新型阻火呼吸阀材质设计结构合理，阻火与呼吸连成一体，降低成本。
2、阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。
3、阻火呼吸阀是安装在固定顶罐上的通风装置，减少油品蒸发、损失，是节能减排的优良产品，能够为企业节约资源。
4、它具有能对石油储罐内外压力进行自动调节的特点。
5、结构简单、重量轻、易检修、安装方便。
6、阻火性能合格，连续13次阻火性能试验每次都能阻火。
7、耐低温防冻性能合格：在-42度操作2小时，压力阀盘、真空阀盘合密封均无变形现象。
8、在常温36度连续操作72小时，动作10000次，压力阀盘、真空阀盘和导杆接触面无任何磨损合碰伤迹象，导杆升降灵敏无卡死现象。
HXF-IZ（ZFQ）阻火呼吸阀保养与维修：
为了确保新型阻爆阻火呼吸阀的性能达到完全使用的目的，呼吸阀在半年进行检查合保养：
1、检查压力阀盘合真空阀盘动作是否灵活，导杆阀环接触有无损伤。
2、重新安装压力阀盘时，要保证接触面严密，导杆升降灵活。
3、启用新的呼吸阀时，要清理阀盘间的防震物，该阀一定要垂直安装。还有必须要把呼吸阀的封盖拿掉安装，可与储罐阻火器配合使用。
HXF-IZ（ZFQ）阻爆阻火呼吸阀操作压力：
|
A正压：355Pa (36毫米水柱)
|
负压：295Pa (30毫米水柱)
|
|
B级正压：980Pa (100毫米水柱)
|
负压：295Pa (30毫米水柱)
|
|
C级正压：1765Pa (180毫米水柱)
|
负压：295Pa (30毫米水柱)
|
主要外形与法兰连接尺寸PN1.0MP
|
公称通径(mm)
|
安装尺寸（mm）
|
|
D
|
K
|
L
|
H
|
n×φ
|
|
DN25
|
115
|
85
|
160
|
165
|
4×14
|
|
DN32
|
135
|
100
|
180
|
185
|
4×18
|
|
DN40
|
145
|
110
|
190
|
190
|
4×18
|
|
DN50
|
160
|
125
|
220
|
220
|
4×18
|
|
DN80
|
195
|
160
|
270
|
260
|
8×18
|
|
DN100
|
215
|
180
|
310
|
280
|
8×18
|
|
DN150
|
280
|
240
|
380
|
330
|
8×22
|
|
DN200
|
335
|
295
|
450
|
380
|
12×22
|
|
DN250
|
395
|
350
|
520
|
420
|
12×22
|
|
DN400
|
565
|
515
|
670
|
520
|
16×26
|
|
