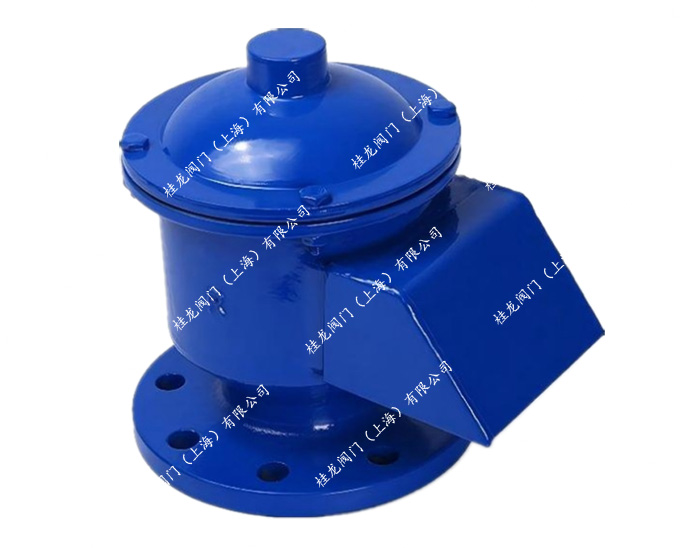

桂龙GFQ-2全天候呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘。
GFQ-2全天候呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。全天候呼吸阀壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；适用于储存闪点低于28 ℃的甲类油品和闪点低于60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。
全天候呼吸阀GFQ-2性能特点：
①新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；
②阀盘采用四氟材料，耐低温，防冻性能好；
③结构简单，易检修，安全方便。
公称通径：DN25-DN400
执行标准：按SY/T0511-1996《石油储罐呼吸阀》和API2000的标准进行生产检验和验收
呼吸阀操作压力
|
压力
|
等级
|
|
A
|
|
C
|
D
|
|
呼出压力
|
+355Pa(36mmH20)
|
+980Pa(100mmH20)
|
+1765Pa(180mmH20)
|
由用户定
|
|
吸入压力
|
-295Pa(30mmH20)
|
-295Pa(30mmH20)
|
-392Pa(40mmH20)
|
由用户定
|
呼吸阀通气量和泄漏量
|
代号
|
规格mm
|
50
|
80
|
100
|
150
|
200
|
250
|
|
压力等级Pa
|
通气量m3/h
|
|
A
|
+335
|
25
|
60
|
90
|
190
|
340
|
550
|
|
-295
|
20
|
50
|
75
|
160
|
280
|
450
|
|
|
+980
|
30
|
70
|
100
|
200
|
380
|
600
|
|
-295
|
20
|
50
|
75
|
160
|
280
|
450
|
|
C
|
+1765
|
40
|
95
|
140
|
280
|
500
|
800
|
|
-295
|
20
|
50
|
75
|
160
|
280
|
450
|
|
