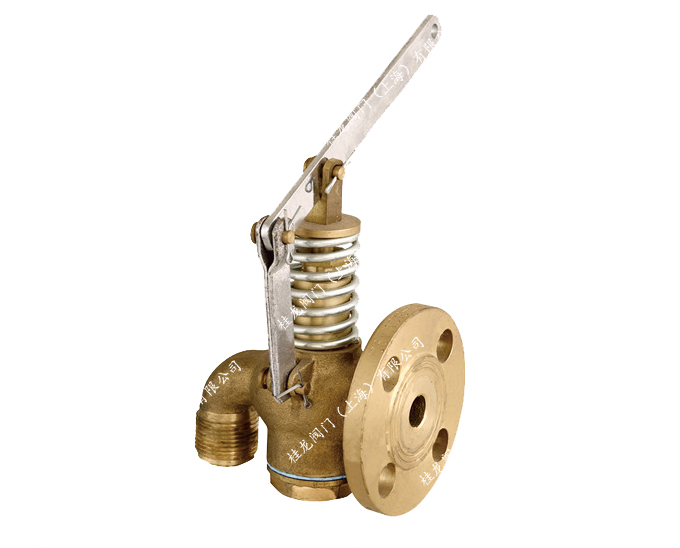

产品名称：船用自闭式放泄阀
适用介质：燃油、滑油、淡水、海水管路系统
基本型式
型式 公称压力PN 公称通径DN
A、AS 0.25 15、25、40
船用自闭阀CBT601-1992型式A型AS型
阀体;锡青钢/钢,阀座,下盖;铝青钢,阀盘,阀杆;铝青钢
公称通径;DN15、DN25、DN40公称压力PNO.25适用介质;海水淡水滑油,燃油。
主要零部件材质：DN15阀体材质为锡青铜，DN25、DN40材质为铸钢，阀座、下盖材质为铸铝青铜，阀杆、阀盘材质为铝青铜
4. 连接方式：JIS法兰连接标准
|
DN
|
SIZE
|
L
|
D
|
PCD
|
t
|
n-d
|
H
|
|
15
|
1/2
|
130
|
80
|
60
|
10
|
4-12
|
130
|
|
20
|
3/4
|
130
|
85
|
65
|
10
|
4-12
|
130
|
|
25
|
1
|
130
|
95
|
75
|
10
|
4-12
|
130
|
|
32
|
1 1/4
|
180
|
115
|
90
|
12
|
4-15
|
165
|
|
40
|
1 1/2
|
180
|
120
|
95
|
12
|
4-15
|
165
|
|
50
|
2
|
220
|
130
|
105
|
14
|
4-15
|
195
|
主要零件材料、牌号
|
零件名称
Part name
|
材料 Material
|
|
名称 Name
|
牌号 Mark
|
|
阀体、阀盖（Body、Cover）
|
青铜（Bronze）
|
ZQSn10-21
|
|
阀盘、阀杆（Disk、stem）
|
青铜(Bronze)
|
QA19-21
|
|
填料（Fill in）
|
聚四氟乙烯
|
SFT-2
|
|
性能、规范
|
壳体实验压力(SHEEL HYD TEST)
|
0.7kgf/cm
|
|
密封座试验压力(SEAT HYD TEST)
|
0.2kgf/cm
|
JIS F7305 5K50-400 日标铸铁直通截止阀 5K JIS F7306 5K50-400 日标铸铁直角截止阀 5K JIS F7307 10K50-300 日标铸铁直通截止阀 10K JIS F7308 10K50-300 日标铸铁直角截止阀 10K JIS F7309 16K50-200 日标铸铁直通截止阀 16K JIS F7310 16K50-200 日标铸铁直角截止阀 16K
JIS F7353 5K50-400 日标铸铁直通截止止回阀 5K JIS F7354 5K50-400 日标铸铁直角截止止回阀 5K JIS F7375 10K50-350 日标铸铁直通截止止回阀 10K JIS F7376 10K50-300 日标铸铁直角截止止回阀 10K JIS F7377 16K50-200 日标铸铁直通截止止回阀 16K JIS F7378 16K50-200 日标铸铁直角截止止回阀 16K
|
|
