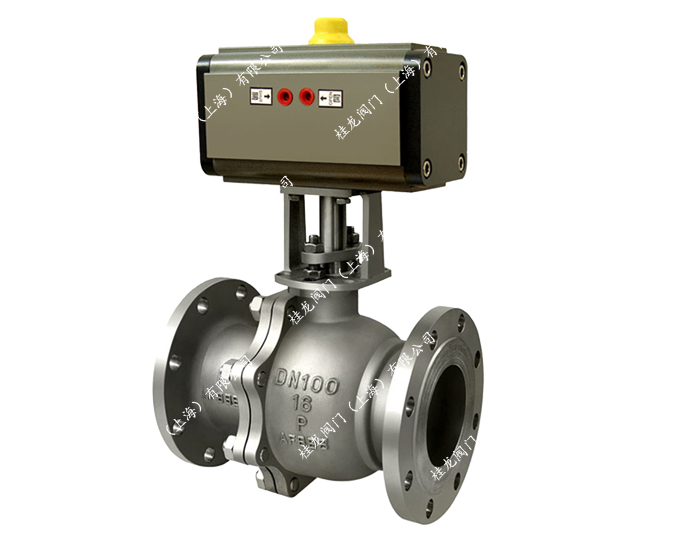

Q641F不锈钢气动球阀是由双（单）作用气动活塞式执行器和浮动球阀组成。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°。该产品按其密封性能可分软密封及金属密封。具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中。
Q641F不锈钢气动球阀，尺寸小，重量轻，阻力小，动作稳定 “O”型气动切断球阀可实现介质直通，以达到无阻调节的目的，适用于两位切断场合。可根据用户要求配置GT、AT等系列角行程气动活塞式执行机构。气动齿轮齿条活塞式执行机构为双活塞驱动、齿轮齿条传动的气动执行机构，具有体积小、输出力矩大、工作平衡和寿命长的优点。并可安装电磁阀、限位开关、阀门定位器等实现二位和比例控制。
桂龙不锈钢气动球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
气动执行器采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
气动执行器主要技术参数
|
气动执行器
|
型号
|
QW系列、AT系列、AW系列
|
|
气源压力
|
0.4 ～ 0.8 MPa
|
|
最大回转角度
|
90°～92°
|
|
回信器
|
AC220V AC110V DC24V
|
|
控制信号
|
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
|
|
控制气源
|
洁净、干燥压缩空气
|
|
工作温度
|
-20℃ ～ +90℃
|
主要性能规范
|
型 号
|
公称压力
PN（MPa）
|
试验压力Ps（MPa）
|
工作温度
（℃）
|
适用介质
|
|
壳体
|
密封
|
|
Q641F/H-1.6
|
1.6
|
2.4
|
1.76
|
-50～450
（不同工况温度，选用不同的材质）
|
水、石油、天然气、酸类等
|
|
Q641F/H-2.5
|
2.5
|
3.75
|
2.75
|
|
Q641F/H-4.0
|
4.0
|
6.0
|
4.4
|
阀体主要零件材料
|
零件名称
|
阀体
|
球芯
|
阀座
|
阀杆
|
填料
|
支架
|
连接轴
|
|
Q641F/H
|
铸钢、不锈钢
|
不锈钢
|
聚四氟
|
2Cr13
|
柔性石墨
|
铸钢、不锈钢
|
铸钢
|
不锈钢气动执行器主要部件材料
|
零件名称
|
缸体
|
端盖
|
活塞
|
轴
|
O型圈
|
指示轴
|
螺栓
|
|
QW系列
AT系列
|
铝合金型材
（硬质阳极氧化）
|
压铸铝合金
（环氧树脂喷涂）
|
压铸铝
|
钢
（镀镍磷合金）
|
NBR
|
|
|
|
