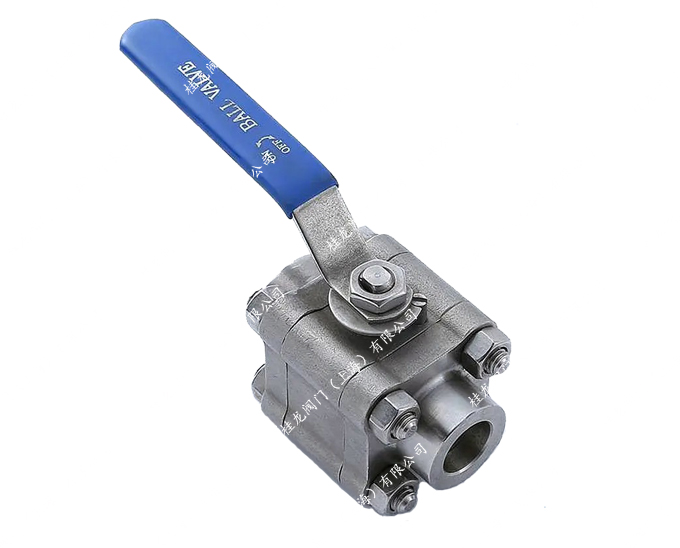

Q61F三片式对焊球阀产品简介：三片式对焊球阀属于手动球阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
Q61F三片式对焊球阀产品特点：公称压力：1.6-6.4MPa适用温度范围：-20～232℃～350℃适Q61F三片式对焊球阀零件材料:
|
零件名称
|
材质
|
|
阀体
|
不锈钢CF8M
|
碳钢WCB
|
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
阀盖
|
不锈钢CF8M
|
碳钢WCB
|
|
球体
|
不锈钢SS316
|
不锈钢SS304
|
|
阀杆
|
不锈钢SS316
|
不锈钢SS316
|
|
螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
手柄套
|
塑料
|
塑料
|
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
|
阀杆螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
填料压盖螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
螺栓
|
不锈钢SS304
|
不锈钢SS304
|
Q61F三片式对焊球阀外形尺寸:
|
SIZE
|
1/4"
|
143/8"
|
17.51/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
60
|
60
|
70
|
85
|
95
|
110
|
130
|
150
|
190
|
210
|
268
|
|
H
|
50
|
50
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
E
|
100
|
100
|
22.7
|
27.5
|
33.5
|
42
|
48.6
|
60.5
|
76.3
|
90
|
106.5
|
|
