  产品展示   船用球阀 >> 船用美标不锈钢法兰球阀Q341F

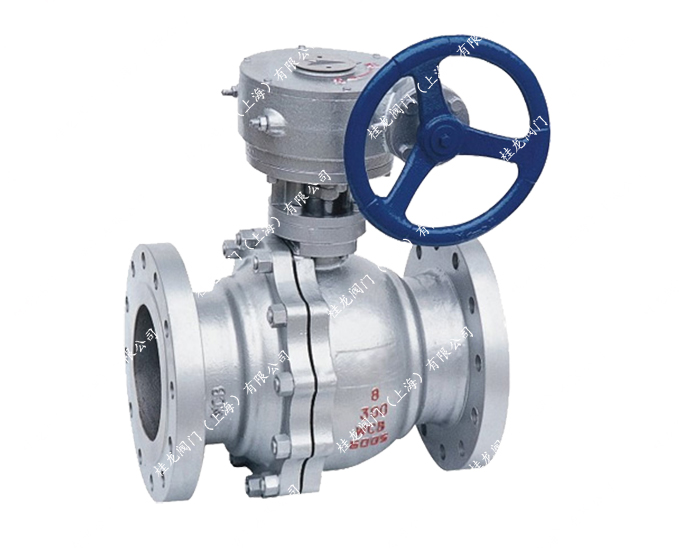

Q341F蜗轮球阀的主要功能是切断或接通管道中的流体通道,手柄或其它驱动装置在阀杆上端施加一定的转矩并传递给球体,使球体旋转90°,球体通孔与阀体通道中心线重合或垂直,顺时针关闭。逆时针方向开启。

序号
NO

零件名称

材质

GB

ASTM

1

阀体

WCB

A2116-WCB

2

密封圈

PTFE

PTFE

3

球体

1C18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

石体

WCB

A216-WCB

7

垫片

柔性石墨+不锈钢

B12.10-304F/.G

8

填料

PTFE

PTFE

9

填料压盖

WCB

A2116-WCB

10

定位片

25

A105

11

挡圈

65Mn

AISI 1066

12

手柄

K33

A47-667
Gr.32510

13

阀杆

1Cr33

A276-410

14

螺钉

35

A193-B7

15

止推垫片

PTFE

PTFE

技术规范:

设计依据

国标系列

美标系列

设计标准

GB/T12237

AP16D

ANSI B16.34

法兰连接结构长度

GB/T12221

AP16D

ANSI B16.10

结构长度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

连接法兰

GB/T9113
JB/T79
Hg20592

ANSI B16.5B16.47

对焊端

GB/T12224

ANSI B16.25

试验和检验

GB/T9092

AP16D

AP1598

主要外形尺寸:

公称通径

15

20

25

40

50

65

80

100

125

150

200

d1

13

19

25

38

64

64

76

102

127

152

203

L

108

117

127

165

191

191

203

229

356

394

457
