产品名称：
|
气动薄膜三通调节阀
|
产品型号：
|
ZJHQ
|
|
公称通径：
|
DN25～DN300
|
结构形式：
|
三通
|
|
公称压力：
|
1.6MPa～6.4MPa
|
连接方式：
|
法兰
|
|
适用温度：
|
-29ºC～+550ºC
|
驱动方式：
|
气动
|
|
阀体材质：
|
铸钢、不锈钢
|
标准：
|
国标GB、德国DIN、美国API、ANSI
|
|
适用介质：
|
水、油品、蒸汽、液体
|
生产厂家：
|
桂龙阀门（上海）有限公司
|
产品说明

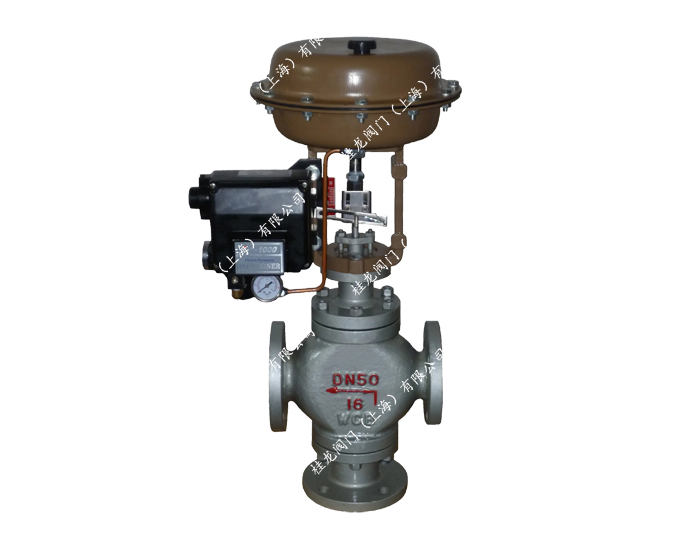

ZJHQ气动薄膜三通调节阀是由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜执行器具有高度低、重量轻、流通能力大、安装维修简便等优点。气动薄膜三通调节阀配用电气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。气动薄膜三通调节阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。阀体为三通结构，即一进两出（气动三通分流调节阀），两进一出（气动三通分流调节阀），从而达到流体混合升温或降温，或流体不等量分流，满足不同工矿的使用要求。
产品特点
ZJHQ气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。气动薄膜三通调节阀应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。
阀体
|
形 式
|
三通铸造球型阀
|
|
公称通径
|
合流阀：25-300分流阀：80-300
|
|
公称压力
|
PN16、40、64bar
|
|
法兰标准
|
JB/T79.1-94、792-94等
|
|
材 料
|
铸钢( ZG230450)、铸不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
|
|
上 阀 盖
|
标准型：-17-230℃ 散热型：230-450℃ 波纹管密封型：-40-350℃
|
|
阀盖形式
|
螺栓压紧式
|
|
填 料
|
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
|
阀内组件
|
阀芯型式
|
薄壁圆筒型阀芯
|
|
流量特性
|
等百分比特性和线性特性
|
|
材 料
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。
|
执行机构
|
型 式
|
ZHA/B多弹簧薄膜执行机构
|
|
型 号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1400
|
|
行程mm
|
10、16
|
25
|
40
|
40、60
|
100
|
|
弹簧范围KPa
|
20-100（标准）、20-60、60-100、40-200、80-240
|
|
膜片材料
|
丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
|
供气压力
|
140-400KPa
|
|
气源接口
|
RC1/4"
|
|
环境温度
|
-30-70℃
|
阀作用形式
气关式(B)一失气时阀位开(FO);气开式(K)一失气时阀位关(FC)
附件（根据要求配置）
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
|
项 目
|
不带定位器
|
带定位器
|
|
|
|
基本误差%
|
±5.0
|
±1.0
|
|
|
|
回 差%
|
≤3.0
|
≤1.0
|
|
|
|
死 区%
|
≤3.0
|
≤0.4
|
|
|
|
始终点偏差%
|
气开
|
始点
|
土2.5
|
±1.0
|
|
|
|
终点
|
±5.0
|
±1.0
|
|
|
|
气关
|
始点
|
±5.0
|
±1.0
|
|
|
|
终点
|
土2.5
|
±1.0
|
|
|
|
额定行程偏差%
|
≤2.5
|
|
|
|
泄漏量1/h
|
0.01%X阀额定容量
|
|
|
|
可调范围R
|
30:1
|
|
|
额定流量系数Kv、额定行程
|
公称通径DN(mm)
|
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数Kv
|
合流阀
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
分流阀
|
-
|
-
|
-
|
-
|
-
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
额定行程L (mm)
|
|
16
|
25
|
40
|
60
|
|
100
|
|
配用执行机构型号
|
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-56
|
|
允许压差( bar)
|
20-100KPa
|
7.8
|
5.4
|
4.9
|
2.9
|
2.9
|
2
|
1.2
|
1.2
|
0.78
|
0.49
|
0.5
|
0.35
|
|
40-200KPa
|
16
|
11
|
10
|
6
|
6
|
4
|
2.4
|
2.4
|
1.6
|
1
|
1
|
0.7
|
备注：对于波纹管密封调节阀，最大允许压差为10bar，表中数值若小于10bar则不变，若大于10bar则取l0bar。
主要外形尺寸
|
外形尺寸及重量 单位：mm
|
|
公祢通径
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/40
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
640
|
720
|
|
PN64
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
670
|
750
|
|
A
|
|
285
|
285
|
285
|
285
|
360
|
360
|
360
|
470
|
470
|
470
|
580
|
580
|
|
H1
|
PN16/40
|
155
|
175
|
180
|
200
|
235
|
250
|
260
|
330
|
350
|
420
|
|
|
|
PN64
|
165
|
175
|
185
|
205
|
245
|
255
|
270
|
335
|
365
|
430
|
|
|
|
H2
|
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
|
|
H3
|
PN16/40
|
235
|
247
|
256
|
268
|
364
|
384
|
394
|
465
|
470
|
540
|
|
|
|
PN64
|
245
|
265
|
268
|
278
|
381
|
390
|
400
|
470
|
485
|
540
|
|
|
|
H4
|
PN16/40
|
364
|
425
|
430
|
445
|
660
|
680
|
690
|
748
|
740
|
780
|
|
|
|
PN64
|
364
|
425
|
435
|
450
|
665
|
690
|
700
|
750
|
750
|
795
|
|
|
|
H5
|
PN16/40
|
140
|
150
|
160
|
180
|
200
|
210
|
220
|
260
|
280
|
320
|
474
|
580
|
|
PN64
|
150
|
170
|
180
|
200
|
220
|
240
|
260
|
300
|
320
|
380
|
474
|
580
|
|
PN16/40
|
|
|
|
|
|
225
|
245
|
285
|
305
|
350
|
540
|
612
|
|
PN64
|
|
|
|
|
|
265
|
285
|
325
|
345
|
410
|
540
|
612
|
|
C
|
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
|
|
|
H6
|
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
|
|
|
重量
|
PN16/40
|
28
|
30
|
39
|
46
|
75
|
81
|
98
|
148
|
188
|
285
|
|
|
|
PN64
|
32
|
37
|
49
|
61
|
92
|
98
|
119
|
191
|
222
|
320
|
|
|
|
 |
|
