| 产品展示 船用柱塞阀 >> 船用法兰铸钢柱塞阀CBT4159-2001
|
|

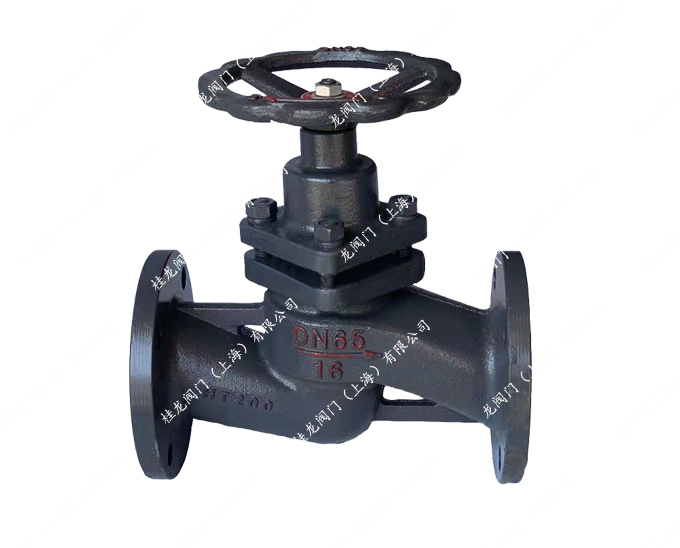

UJ41M不锈钢柱塞阀
不锈钢柱塞阀是由阀体、阀盖、阀杆，柱塞，导向、密封环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。柱塞截止阀中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏。由于密封环采用回弹性强，耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞截止阀的使用寿命。柱塞截止阀结合柱塞阀的无泄漏有点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新产品。
结构规范
|
PN1.6-4.0
PN6.40.0
|
DN15-250
DN1500
|
PN1.6-4.0
PN6.40.0
|
DN>250
DN>200
|
|
柱塞截止阀
|
平衡式柱塞截止阀
|
性能范围
|
阀体材料
|
适用温度
|
适用介质
|
压力范围
|
|
铸钢
|
<425℃
|
水、蒸汽、石油产品
|
PN1.6～1.6MPa
|
|
不锈钢
|
<300℃
|
硝酸、醋酸
|
通径范围
|
|
含钼不锈钢
|
<300℃
|
氢、氧、尿素等
|
DN15～300mm
|
|
蒙乃尔
|
<300℃
|
氢氟酸等
|
外形及连接尺寸
|
1.6Mpa UJ41H6C UJ41W6C/P/R
|
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
主要外形
尺寸及
连接尺寸
（mm）
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
914
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
405
|
460
|
520
|
580
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
155
|
185
|
210
|
265
|
320
|
375
|
435
|
485
|
|
b
|
14
|
14
|
14
|
16
|
16
|
16
|
18
|
20
|
20
|
22
|
24
|
26
|
30
|
30
|
34
|
36
|
|
Z-d
|
44
|
44
|
44
|
48
|
48
|
48
|
88
|
88
|
88
|
88
|
8-23
|
12-23
|
12-25
|
12-25
|
16-25
|
16-30
|
|
H
|
133
|
170
|
178
|
195
|
230
|
250
|
272
|
300
|
312
|
365
|
400
|
460
|
940
|
985
|
1100
|
1395
|
|
重量
|
KG
|
3.5
|
4.5
|
6
|
8
|
11
|
15
|
21
|
32
|
44
|
62
|
85
|
148
|
260
|
340
|
552
|
752
|
外形及连接尺寸
|
2.5Mpa UJ41H-25C UJ41M-25C/P/R
|
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
主要外形
尺寸及
连接尺寸
（mm）
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
914
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
270
|
300
|
360
|
425
|
485
|
550
|
610
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
490
|
550
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
160
|
188
|
218
|
278
|
332
|
390
|
448
|
405
|
|
b
|
16
|
16
|
16
|
18
|
18
|
20
|
22
|
22
|
24
|
28
|
30
|
34
|
36
|
40
|
44
|
48
|
|
Z-d
|
44
|
44
|
44
|
48
|
48
|
48
|
88
|
88
|
88
|
88
|
12-23
|
8-25
|
12-30
|
16-30
|
16-34
|
16-34
|
|
H
|
133
|
170
|
178
|
195
|
230
|
250
|
272
|
300
|
312
|
365
|
410
|
470
|
940
|
1000
|
1140
|
1400
|
|
重量
|
KG
|
3.5
|
4.5
|
6
|
8
|
11
|
16
|
22
|
32
|
48
|
65
|
90
|
165
|
280
|
360
|
580
|
800
|
外形及连接尺寸
|
4.0Mpa UJ41H-40C UJ41W-40P/R
|
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
主要外形
尺寸及
连接尺寸
（mm）
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
914
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
270
|
300
|
375
|
445
|
510
|
570
|
655
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
320
|
385
|
450
|
515
|
585
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
160
|
188
|
218
|
282
|
345
|
408
|
465
|
535
|
|
b
|
16
|
16
|
16
|
18
|
18
|
20
|
22
|
22
|
24
|
28
|
30
|
38
|
42
|
46
|
52
|
58
|
|
Z-?d
|
44
|
44
|
48
|
48
|
48
|
48
|
88
|
88
|
8-23
|
8-25
|
8-25
|
12-30
|
12-34
|
16-34
|
16-34
|
16-41
|
|
H
|
133
|
170
|
178
|
195
|
230
|
250
|
272
|
300
|
312
|
365
|
410
|
580
|
940
|
1000
|
1140
|
1400
|
|
重量
|
KG
|
3.5
|
4.5
|
6
|
8
|
11
|
16
|
22
|
32
|
48
|
75
|
120
|
185
|
320
|
480
|
700
|
930
|
外形及连接尺寸
|
6.4Mpa U41H-64C UJ41H-64P/R
|
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
主要外形
尺寸及
连接尺寸
（mm）
|
L
|
170
|
190
|
210
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
775
|
900
|
|
D
|
105
|
130
|
145
|
150
|
165
|
175
|
200
|
210
|
250
|
295
|
340
|
405
|
470
|
530
|
|
D1
|
75
|
90
|
100
|
110
|
125
|
135
|
160
|
170
|
200
|
240
|
280
|
345
|
400
|
460
|
|
D2
|
55
|
68
|
78
|
82
|
95
|
105
|
130
|
140
|
168
|
202
|
240
|
300
|
352
|
412
|
|
D6
|
40
|
51
|
58
|
66
|
76
|
88
|
110
|
121
|
150
|
176
|
204
|
260
|
313
|
364
|
|
b
|
18
|
20
|
22
|
24
|
24
|
26
|
28
|
30
|
32
|
36
|
38
|
44
|
48
|
54
|
|
Z-d
|
44
|
48
|
44
|
4-23
|
4-23
|
8-23
|
8-23
|
8-25
|
8-30
|
8-34
|
8-34
|
12-34
|
12-41
|
16-41
|
|
H
|
150
|
165
|
185
|
200
|
235
|
260
|
285
|
320
|
340
|
400
|
450
|
500
|
980
|
1000
|
|
重量
|
KG
|
6
|
8
|
9
|
14
|
22
|
30
|
40
|
70
|
98
|
150
|
260
|
400
|
520
|
680
|
|
|
|
 |
|
